DYNA4 Fahrzeug- und Umgebungssimulation

Simulationsumgebung für Fahrerassistenzsysteme und Autonomes Fahren

DYNA4 Driver Assistance ist eine Simulationsumgebung für die Entwicklung von Fahrerassistenzsystemen (ADAS) und autonomen Fahrfunktionen mit virtuellen Testfahrten.  Die Modellschnittstellen erlauben einen flexiblen Versuchsaufbau mit Software- und Hardware-Set-ups von Umfeldsensoren und ADAS-Funktionen. DYNA4 Driver Assistance kann in allen ADAS-Entwicklungsphasen eingesetzt werden: vom Modell-basierten Regler-Design am Computer bis zum Echtzeittest in Software- (SIL) oder Hardware-in-the-Loop-Systemen (HIL)

Projektbeispiele und Einsatzspektrum

Einsatz im Entwicklungsprozess

  • Entwicklung von ADAS- und AD-Funktionen mit tausenden automatisierten Testkilometern
  • Echtzeitsimulation zum Test und zur Überprüfung von ECU-Software in SIL-Systemen
  • Schnelles und kosteneffizientes Testen von funktionalen ECU-Prototypen und -Sensoren im HIL-Umfeld
  • Vor-Kalibrierung von Steuergeräten anhand von HiL-Simulationen
  • Integrationstest vernetzter Sicherheitssysteme
  • Virtuelle Testfahrten und Animationen im Fahrsimulator

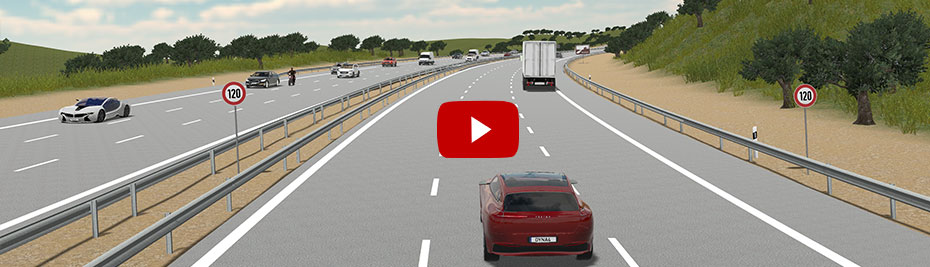

Videos

Virtuelle Testfahrten bei Tag und bei Nacht, Einfahrt in einen Tunnel bei unterschiedlichen Lichtbedingungen

Physikalisch basierte Sensorsimulation: Lidar, Ultraschall und Kamera-Sensorik für die Entwicklung von ADAS/AD-Funktionen

Test von AEB-und FCW-Funktionen nach Euro NCAP 2018, incl. Radfahrer- und Nacht-Szenen.

DYNA4 Konzept

Das modulare Simulationsumgebung DYNA4 beinhaltet zwei Grundkomponenten: Eine bedarfsorientierte und offene Modellbibliothek (Model Repository) sowie eine flexible, prozessorientierte Toolumgebung (DYNA4 Framework).

DYNA4 Driver Assistance Model Repository

  • Flexibel konfigurierbare Verkehrsumgebung
  • Manöverautomatisierung
  • Fahren auf OpenDrive Straßen ohne Konvertierung
  • Sensoren (idealisiert und physikalisch-GPU-basiert)
  • 3D-Echtzeit-Animation DYNAanimation 3.
  • Vorkonfigurierte Beispiele, z. B. NCAP-Manöver, erleichtern den Start
  • Fahrdynamik für detaillierte Längs- und Querdynamik nach Bedarf

DYNA4 Framework

Das DYNA4 Framework bietet durch transparente Modell- und Datenverwaltung, Dokumentation, Automation, Reporting und Visualisierung effiziente Unterstützung für Ihre Simulations- und Testaufgaben.

  • Übersichtliches Management von Modellen, Daten, Simulationsszenarien und Ergebnissen
  • Transparenz, Nachvollziehbarkeit und Reproduzierbarkeit Ihrer virtuellen Testfahrten
  • Offene Modellstruktur in Matlab/Simulink
  • Nahtlose Integration Ihrer eigenen Modelle in die DYNA4 Benutzeroberfläche
  • Integrierte Testautomatisierung und Parametervariation
  • Anpassungen an Ihre Workflows durch Konfiguration von Views, Eclipse-Plugins, HTML-Oberflächen
  • Industrie-Standard-Schnittstellen, z. B. zu ROS, ASAM, ADTF uvm.
  • 3D-Visualisierung Ihrer Fahrzeugsimulationen mit DYNAanimation
  • DYNA4 läuft plattformunabhängig sowohl auf dem PC als auch auf allen gängigen Echtzeit-Hardwareplattformen

Funktionsübersicht

 DYNA4 Pakete
 Car
Professional
Driver
Assistance
Commercial
Vehicles
Advanced
Powertrain
EngineFramework
 Basis
 Prozessunterstützung
 Modell- und Datenverwaltung
 Teamwork-Funktionalität
 Variantenmanagement
 Automatisierung
 Integrierte Versionierung
 Reportgenerierung und Plotting
 Einfacher Wechsel zwischen MiL, SiL, HiL
 Gleiche Signalverarbeitung in XiL-Stadien
 Fahrzeug
 Rollenprüfstandsmodell, 1D
 Einfaches Zweispurmodell
 Bremskraft Kennfelder
 Reifenmodell mit Längs- und Querschlupf
 Verbrennungsmotor Verbrauchskennfeld
 Fahrer
 Längsregler, Zyklusfahrer
 Querregler
 Reaktion auf Verkehrsteilnehmer
 3D Visualisierung DYNAanimation
 Fahrzeug und Fahrzeugverhalten
 OpenDRIVE Straßennetz-Visualisierung
 Generierung von Umwelt, Terrain, Wetter
 Umfangreicher, erweiterbarer Objektkatalog
 Verkehr und dynamische Objekte
 Modulare Modellarchitektur1)
 Flexible Simulink-Modellarchitektur
 Kompilierung für PC-Anwendung
 Integration und Schnittstellen1)
 Integration von FMUs und S-Functions
 Co-Simulation z.B. mit ROS und KULI
 Schnittstelle zu Testautomatisierung und DoE Tools
 Standalone Betrieb für HiL und SiL
 Kompilieren für Echtzeitplattformen (HiL)
 Run-Time-Projekte für CANoe und dSpace
 Export als ADTF Filter oder CANoe-dll
 Fahrdynamik
 Hochaufgelöste Fahrdynamik
 3D Fahrdynamik, echtzeitfähig
 Achskinematik über Tabellen und Compliance (KnC)
 Mehrkörpermodelle für gängige Achstypen
 Antriebstrang für gängige konventionelle Antriebe
 Virtueller Achsprüfstand
 Automatisierte Parametrierung aus Prüfstandsmessungen
 Reifen
 Reifenmodell TMeasy
 Reifenmodell Pacejka
 Schnittstelle zu MF Tyre 6.2
 Schnittstelle zu FTire
 Virtueller Reifenprüfstand
 Automatisierte Parametrierung aus Prüfstandsmessungen
 Bremshydraulik
 Hydraulikkomponenten
 Beispiele für Zweikreisbremsanlagen
 Anhänger
 Bis zu zwei Anhänger
 Auflieger, Deichsel und Drehschemel
 Nutzfahrzeuge
 Vier gelenkte und angetriebene Achsen
 Torsionselastisches Chassis
 Separat modelliertes Führerhaus
 Motor und Antrieb
 Modularer Antriebsstrang
 Beliebige Antriebsarchitekturen (4x2, 8x8, HEV, EV etc.)
 Mechanische Komponenten mit Wirkungsgrad
 Fahrzyklen wie NEFZ, WLTP, FTP
 Beispiele für gängige Architekturen
 Bordnetz und Elektrik
 Bordnetzarchitektur konfigurierbar
 E-Motoren, Inverter und Batterie
 Bordnetzte für 48V und Hochvolt, für HEV und EV
 Motordynamik mittelwertbasiert
 Zylindersektiv mit Momentenwelligkeit
 Fremd- und Selbstzünder
 Automatisierte Parametrierung aus Prüfstandsmessungen
 Zusatzkomponenten Motor
 Massenstrom und Energiefluss
 Aufladung
 Kraftstoffsystem
 Abgasnachbehandlung
 Zweikreis-Kühlsystem
 Thermodynamisches Motormodell
 Verbrennungsprozess mit Steuereingriff in Echtzeit
 Druck und Temperatur im Zylinder
 Ladungswechselrechnung
 Zustandsberechnung im Abgasstrang
 Umgebung
 Fahrdynamikstrecke
 3D Prüfgelände
 3D Straße entlang S-Koordinate z.B. aus GPX-Daten
 Straßennetz
 3D Verkehrsnetze (OpenDRIVE)
 3D Oberflächenmodelle (OpenCRG)
 Verkehr
 Fahrzeuge, Fußgänger, Zweiräder, Tiere
 Deterministische Szenarien
 Integration von stochastischer Verkehrssimulation
 Umfeldsensoren
 Idealisierte Objekterfassung
 Kamera, GPU-basiert
 Lidar, GPU-basiert
 Radar, GPU-basiert
 Ultraschall, GPU-basiert
 Objektsegmentierung, GPU-basiert
 Trajektorienplanung
 Parametrierbare Ideallinie
 Parametrierbare Geschwindigkeit

Kundenreferenzen

Valet Parking

Virtuelles Fahrzeug, Sensoren und Parkhäuser zur Entwicklung von automatisierten Parkfunktionen am PC oder HiL.

Ford: Modellbasiertes Testen des Fahrspur-Assistenten

Mit modellbasierter Entwicklung schließt Ford Fehlerquellen frühzeitig aus und reduziert teure Tests mit Prototypen.

BMW: HiL für kamerabasierte Fahrerassistenzsysteme

Im virtuellen Fahrversuch werden Steuergerätefunktionen getestet, wie z. B. Fahrspur-, Fahrzeug- oder Verkehrszeichenerkennung.

DYNA4 3.0 Compatibility


 Operating Systems
 Windows
 Windows 10, 64 bit
 Windows 7, 64 bit
 Matlab / Simulink 1)
 64 bit versions
 Matlab 9.5 (R2018b)
 Matlab 9.4 (R2018a)
 Matlab 9.3 (R2017b)
 Matlab 9.2 (R2017a)
 Matlab 9.1 (R2016b)
 Matlab 9.0 (R2016a)
 Matlab 8.6 (R2015b)
 Matlab 8.5 (R2015a)
 32 bit versions
 Matlab 8.6 (R2015b)
 Matlab 8.5 (R2015a)
 Real-time platforms
 dSPACE 2) DS1006 3), DS1007 3) and Scalexio
 dSPACE R2018-A
 dSPACE R2017-B
 dSPACE R2017-A
 dSPACE R2016-B
 dSPACE R2016-A 4)
 dSPACE R2015-B 4)
 dSPACE R2015-A 4)
 National Instruments 5)
 NI VeriStand 2018
 NI VeriStand 2017
 NI VeriStand 2016
 NI VeriStand 2015 SP1
 NI VeriStand 2015
 Vector Informatik
 CANoe 11.0 6)
 CANoe 10.0 7)
 CANoe 9.0 8)
 ETAS
 ETAS LABCAR-OPERATOR 5.4.4
 ETAS LABCAR-OPERATOR 5.4.3
 ADTF
 ADTF 2.x win64_vc100 5)
 ADTF 2.x linux64
 Assystem (Berner & Mattner)
 Modular HiL / Messina
 MicroNova
 NovaCarts
 MathWorks
 Simulink Real-Time Desktop
 Speedgoat
 Simulink Real-Time
 Opal-RT
 Opal-RT RT-Lab
 Concurrent
 iHawk
 iSyst
 iSyTester

Annotations:

1) Accelerator, Rapid Accelerator mode and RSIM target build requires Microsoft Visual C/C++ Compiler (see Installation Guide)
2) dSPACE XiL API has to be installed
3) OpenDRIVE roads not supported on platform
4) Not supported with DYNA4 Driver Assistance package
5) Only in combination with Microsoft Visual 2010 C/C++ Compiler
(see Installation Guide)
6) Vector add-on MATLAB Interface V5.0.7, V5.1.3 or V6.0.4 required
7) Vector add-on MATLAB Interface V4.2.4 required
8) Vector add-on MATLAB Interface V3.2.3 required
